El control de la presión en los procesos industriales da condiciones de operación seguras. Cualquier recipiente o tubería posee cierta presión máxima de operación y de seguridad variando este, de acuerdo con el material y la construcción. Las presiones excesivas no solo pueden provocar la destrucción del equipo, si no también puede provocar la destrucción del equipo adyacente y ponen al personal en situaciones peligrosas, particularmente cuando están implícitas, fluidos inflamables o corrosivos. Para tales aplicaciones, las lecturas absolutas de gran precisión con frecuencia son tan importantes como lo es la seguridad extrema
La presión puede definirse como una fuerza por unidad de área o superficie, en donde para la mayoría de los casos se mide directamente por su equilibrio directamente con otra fuerza, conocidas que puede ser la de una columna liquida un resorte, un embolo cargado con un peso o un diafragma cargado con un resorte o cualquier otro elemento que puede sufrir una deformación cualitativa cuando se le aplica la presión.
Unidades y clases de presión
La presión es una fuerza por unidad de superficie y puede expresarse en unidades tales como
CALIBRACIÓN DE INSTRUMENTOS DE PRESIÓN, NIVEL Y CAUDAL.
Para calibrar los instrumentos de presión pueden emplearse varios dispositivos que figuran a continuación, y que utilizan en general manómetros patrón.

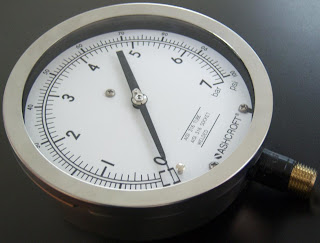

Los manómetros patrón se emplean como testigos de la correcta calibración de los instrumentos de presión. Son manómetros de alta precisión con un valor mínimo de 0,2 % de toda la escala. Esta precisión se consigue de varias formas:
1. Dial con una superficie especular, de modo que la lectura se efectúa por coincidencia exacta del índice y de su imagen, eliminando así el error de paralaje.
2. Dial con graduación lineal, lo que permite su fácil y rápida calibración.
3. Finura del índice y de las graduaciones de la escala.
4. Compensación de temperatura con un bimetal.
5. Tubo Bourdon de varias espiras.
6. Se consigue una mayor precisión (de 0,1 %) situando marcas móviles para cada incremento de lectura del instrumento.
La calibración periódica de los manómetros patrón se consigue con el comprobador de manómetros de peso muerto o con el digital.
El comprobador de peso muerto consiste en una bomba de aceite o de fluido hidráulico con dos conexiones de salida, una conectada al manómetro patrón que se está comprobando, y la otra a un cuerpo de cilindro dentro del cual desliza un pistón de sección calibrada que incorpora un juego de pesas.
La calibración se lleva a cabo accionando la bomba hasta levantar el pistón con las pesas y haciendo girar éstas con la mano; su giro libre indica que la presión es la adecuada, ya que el conjunto pistón-pesas está flotando sin roces. Una pequeña válvula de alivio de paso fino y una válvula de desplazamiento, permiten fijar exactamente la presión deseada cuando se cambian las pesas en la misma prueba para obtener distintas presiones, o cuando se da inadvertidamente una presión excesiva.
El comprobador de manómetros portátil utiliza la misma bomba empleada en el comprobador anterior y se utiliza para comprobar manómetros e instrumentos de presión, utilizando un manómetro patrón. Su funcionamiento es parecido al del comprobador anterior, excepto que las dos conexiones de salida se destinan una al manómetro patrón y la otra al instrumento de presión a comprobar.
El comprobador de manómetros digital consiste en un tubo Bourdon con un espejo soldado que refleja una fuente luminosa sobre un par de fotodiodos equilibrados. Se genera así una señal de corriente que crea un par igual y opuesto al de la presión que actúa sobre el tubo Bourdon. Una resistencia de precisión crea una señal de tensión directamente proporcional a la presión del sistema.
Complementando el instrumento anterior con potenciómetros de ajuste y una servoválvula se obtiene un comprobador de presión de precisión. La precisión del comprobador de manómetros digital alcanza ± 0,003% de toda la escala, con una estabilidad de ± 0,005% de la lectura.
Añadiendo un ordenador y el software adecuado se consigue una automatización de la calibración con salida gráfica y por impresora, lo que permite satisfacer los requerimientos de la norma de calidad ISO 9000.
Para presiones bajas, del orden de 1 bar se emplean columnas de mercurio portátiles para pruebas en campo, o de fijación mural en el taller de instrumentos. Según el modelo disponen de tres tipos de graduaciones: 0-1000 mm columna de mercurio (c. de Hg.), 0-1,4 bar o de 0-20 psi. Estas columnas de mercurio tienen conexiones en la parte inferior y superior aptas para la medida de presión y de vacío, respectivamente.
Para la medida de presiones más bajas se utilizan columnas de agua hasta 1,5 m de longitud, que tienen asimismo conexiones en la parte inferior y superior para medir presión o vacío, respectivamente.
Las columnas de mercurio y de agua descritas y un juego de manómetros patrón, se disponen generalmente en un panel o banco de pruebas de instrumentos que incorpora una bomba de vacío y filtros manorreductores de aire de precisión conectados al aire de instrumentos de la planta.
Un instrumento de nivel de presión diferencial se calibra disponiéndolo en el banco de pruebas con la conexión de alta conectada a un manorreductor y a una columna de agua o de mercurio para simular el campo de medida y la conexión de baja abierta a la atmósfera; la parte transmisora neumática o electrónica se alimenta aparte y su señal de salida va a una columna de mercurio del banco, en caso de señal neumática, o a una maleta comprobadora de instrumentos electrónicos en caso de señal eléctrica. La simulación del campo de medida se consigue transformando a presión la altura del líquido en el tanque del proceso y reproduciendo esta presión con el manorreductor del banco de pruebas.
Un instrumento de nivel de desplazamiento se calibra conectándolo a un tubo en U transparente que permite ver la altura de agua. La variación de la altura de agua en el tubo simula los puntos de nivel en todo el campo de medida y en el ensayo se sitúa el ajuste de densidad del instrumento en el valor 1. Una vez calibrado el instrumento bastará cambiar el ajuste de densidad al valor que tenga el líquido del proceso. En algunos instrumentos, el fabricante proporciona pesos calibrados para simular el nivel; en este caso no hay necesidad de sumergir el flotador en agua.
Los rotámetros no pueden calibrarse, exceptuando la parte transmisora cuando la llevan incorporada.
Los rotámetros para líquidos se comprueban haciendo pasar agua, de modo tal que la indicación del rotámetro se mantenga en un valor constante y recogiendo el agua en un tanque de capacidad conocida o en un depósito colocado sobre una báscula. Esta capacidad dividida por el tiempo transcurrido en la experiencia dará el caudal, que deberá coincidir con la indicación del rotámetro, teniendo en cuenta naturalmente las correcciones de peso específico, temperatura y viscosidad del fluido real comparado con el agua (fluido de ensayo). La comprobación del rotámetro puede realizarse también intercalando otro rotámetro de precisión en serie y comparando las dos indicaciones.
Los rotámetros para gases se calibran con un rotámetro de precisión en serie haciendo pasar aire. Se comparan las dos indicaciones afectadas de los correspondientes factores de corrección de peso específico, temperatura y presión. Otro sistema de calibración, utilizado en rotámetros de pequeño tamaño, emplea un tubo cilíndrico graduado con un pistón sellado mediante mercurio para evitar fugas. Al bajar el pistón con regularidad hace pasar aire a través del rotámetro bajo observación. El volumen de aire gastado dividido por la duración del ensayo, medida mediante un cronómetro, da el caudal que debe corresponderse con la posición del flotador afectada lógicamente de los coeficientes de corrección correspondientes.
